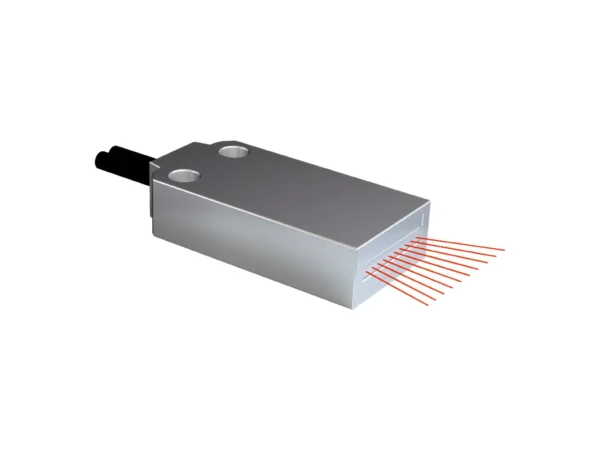

Home Fiber Optik Sensörler LL3-DZ01 LIGHT GUIDE ARRAY – 5326013 🔍 LL3-DZ01 LIGHT GUIDE ARRAY – 5326013 ✉ Teklif Al Teklif Al Stok kodu: 5326013 Kategoriler: Fiber Optik Sensörler Marka: SICK Açıklama Tecnichal data Features Device type Fibers Functional principle Proximity system For fiber-optic sensor GLL170(T), WLL180, WLL24 Ex, KTL180, WLL80 Fiber length 2,000 mm Fiber material Polymethylmethacrylat (PMMA) Jacket material Polyethylen (PE) Fiber head material Polycarbonat (PC) Outer diameter, fiber-optic cable connection 2.2 mm Fiber-optic cable cuttable ✔ Fiber-optic head design Flat type, Array Array width 4 mm Fiber arrangement Multi-fiber – linear arrangement Core structure S: Ø 1,0 mm R: 16 x Ø 0,265 mm Multi-fiber – linear arrangement Angle of dispersion < 60° Yes Compatibility with infrared light (1,450 nm) No Application Area detection Highly flexible/elastic fibers (bend radius 1–4 mm) No Adapter end sleeves required No Angle of dispersion 22.62° Integrated lens Yes Minimal object diameter 0.02 mm Included with delivery FC fiber cutter (5304141) Compatibility tip adapters No Mechanics/electronics Bend radius, fibre-optic cable 25 mm Ambient operating temperature –40 °C … +60 °C Classifications ECLASS 5.0 27270905 ECLASS 5.1.4 27270905 ECLASS 6.0 27270905 ECLASS 6.2 27270905 ECLASS 7.0 27270905 ECLASS 8.0 27270905 ECLASS 8.1 27270905 ECLASS 9.0 27270905 ECLASS 10.0 27270905 ECLASS 11.0 27270905 ECLASS 12.0 27270905 ETIM 5.0 EC002651 ETIM 6.0 EC002651 ETIM 7.0 EC002651 ETIM 8.0 EC002651 UNSPSC 16.0901 39121528 Sensing ranges with WLL80 Operating mode 16 µs 120 mm Operating mode 70 µs 300 mm Operating mode 250 µs 500 mm Operating mode 500 µs 590 mm Operating mode 1 ms 660 mm Operating mode 2 ms 660 mm Operating mode 8 ms 660 mm Sensing ranges with WLL180T Operating mode 16 µs 65 mm Operating mode 70 µs 240 mm Operating mode 250 µs 320 mm Operating mode 2 ms 650 mm Operating mode 8 ms 690 mm Note Sensing ranges related to fiber-optic sensors with type of light: visible red light Sensing ranges with GLL170 Operating mode 250 µs 130 mm Sensing ranges with GLL170T Operating mode 50 µs 160 mm Operating mode 250 µs 230 mm Sensing ranges with KTL180 Operating mode 16 µs 10 mm Operating mode 200 µs 10 mm İlgili ürünler Photo Sensor, Background Reflection, Infrared LED, Complementary Light or Dark Operate, Auto PNP or NPN Output with IO-Link, Teach Button, 800 mm Sensing Range, 4-pin DC Micro(M12) on a 150 mm (6 in.) Pigtail – 42AF-N1MAC1-F4ALLEN BRADLEYFiber Optik Sensörler ₺4.500,00 Ürüne Git LL3-LM361250 OPTICAL FIBER L=1250MM – 2073495SICKFiber Optik Sensörler ₺4.500,00 Ürüne Git LL3-LM36150 OPTICAL FIBER L=150MM – 2073491SICKFiber Optik Sensörler ₺4.500,00 Ürüne Git SynchLink Fiber 4 Port Splitter Block – 1751-SL4SPALLEN BRADLEYFiber Optik Sensörler ₺4.500,00 Ürüne Git
Tecnichal data Features Device type Fibers Functional principle Proximity system For fiber-optic sensor GLL170(T), WLL180, WLL24 Ex, KTL180, WLL80 Fiber length 2,000 mm Fiber material Polymethylmethacrylat (PMMA) Jacket material Polyethylen (PE) Fiber head material Polycarbonat (PC) Outer diameter, fiber-optic cable connection 2.2 mm Fiber-optic cable cuttable ✔ Fiber-optic head design Flat type, Array Array width 4 mm Fiber arrangement Multi-fiber – linear arrangement Core structure S: Ø 1,0 mm R: 16 x Ø 0,265 mm Multi-fiber – linear arrangement Angle of dispersion < 60° Yes Compatibility with infrared light (1,450 nm) No Application Area detection Highly flexible/elastic fibers (bend radius 1–4 mm) No Adapter end sleeves required No Angle of dispersion 22.62° Integrated lens Yes Minimal object diameter 0.02 mm Included with delivery FC fiber cutter (5304141) Compatibility tip adapters No Mechanics/electronics Bend radius, fibre-optic cable 25 mm Ambient operating temperature –40 °C … +60 °C Classifications ECLASS 5.0 27270905 ECLASS 5.1.4 27270905 ECLASS 6.0 27270905 ECLASS 6.2 27270905 ECLASS 7.0 27270905 ECLASS 8.0 27270905 ECLASS 8.1 27270905 ECLASS 9.0 27270905 ECLASS 10.0 27270905 ECLASS 11.0 27270905 ECLASS 12.0 27270905 ETIM 5.0 EC002651 ETIM 6.0 EC002651 ETIM 7.0 EC002651 ETIM 8.0 EC002651 UNSPSC 16.0901 39121528 Sensing ranges with WLL80 Operating mode 16 µs 120 mm Operating mode 70 µs 300 mm Operating mode 250 µs 500 mm Operating mode 500 µs 590 mm Operating mode 1 ms 660 mm Operating mode 2 ms 660 mm Operating mode 8 ms 660 mm Sensing ranges with WLL180T Operating mode 16 µs 65 mm Operating mode 70 µs 240 mm Operating mode 250 µs 320 mm Operating mode 2 ms 650 mm Operating mode 8 ms 690 mm Note Sensing ranges related to fiber-optic sensors with type of light: visible red light Sensing ranges with GLL170 Operating mode 250 µs 130 mm Sensing ranges with GLL170T Operating mode 50 µs 160 mm Operating mode 250 µs 230 mm Sensing ranges with KTL180 Operating mode 16 µs 10 mm Operating mode 200 µs 10 mm
